坦桑尼亞金礦CIL選廠項目背景
隨著開采深度的延伸，坦桑尼亞M公司發現該項目礦石性質較之前有所變化，原有重選廠采用的單一重選工藝已較難有效地回收金礦，選廠技術指標與經濟效益均不理想，因此決定對其進行新建、改造。

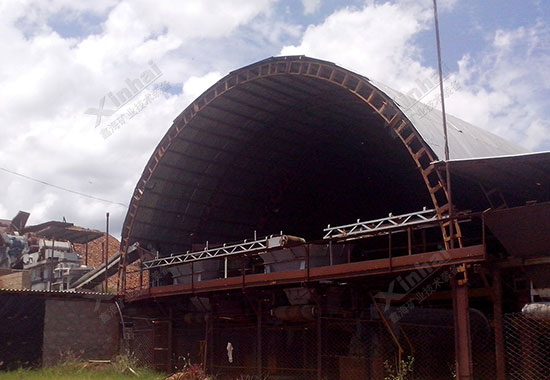

坦桑尼亞600TPD金礦原選廠項目現場
為了找到合理的工藝方案，坦桑尼亞M公司先后委托俄羅斯、中國公司進行選礦試驗研究。經對比考察多家選礦企業，該項目客戶對鑫海礦業礦山研究院嚴謹?shù)脑囼?yàn)、準確的數據及詳細的試驗報告大為贊賞，同時也對鑫海礦業的品牌實力、定制化礦業全產業鏈服務(EPC+M+O)、設備質量及服務予以了肯定，最終選擇與鑫海礦業達成合作。
坦桑尼亞金礦CIL選廠項目概況
礦石性質：該項目礦石本身金的嵌布粒度很細，單體金≤30%，且絕大多數金的粒度小于13μm。
處理量：600TPD
工藝流程：兩段一閉路碎礦篩分 – 兩段全閉路磨礦 – CIL、高溫高壓解吸電解 – 高頻爐溶金 – 尾礦干排工藝流程。
主要設備：板式給礦機、顎式破碎機、圓錐破碎機、自定中心振動篩、格子型球磨機、水力旋流器、高效濃密機、浸出攪拌槽、解吸電解系統、高頻煉金爐、壓濾機等。
坦桑尼亞金礦CIL選廠項目方案
1、碎礦篩分階段
碎礦階段采用兩段一閉路碎礦流程，最終粒度≤15mm。原礦由板式給礦機給入顎式破碎機，破碎產物經皮帶運輸機送至自定中心振動篩進行篩分，篩上產物返回圓錐破碎機，產物經皮帶運輸機送至自定中心振動篩，篩下產物由皮帶運輸機運往粉礦倉。

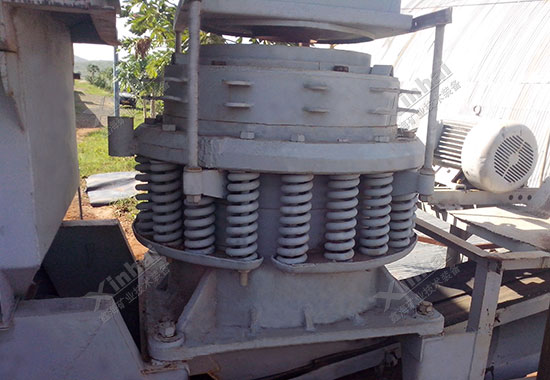

破碎篩分階段
2、磨礦分級階段
磨礦階段采用兩段全閉路磨礦流程，磨礦細度-200目占90%。礦石由粉礦倉底已有皮帶給礦機給入皮帶運輸機后運至格子型球磨機進行一段磨礦。格子型球磨機磨礦濃度為75-80%，排出礦漿經排礦端的圓筒篩，篩上粗粒級礦石由皮帶給礦機給入皮帶運輸機返回格子型球磨機再磨(循環負荷約為80%)。篩下礦漿經橡膠泵送至水力旋流器分級，旋流器沉砂同樣返回格子型球磨機再磨(循環負荷約為130-150%)，形成一段閉路磨礦。旋流器溢流(粒度約為-200目60%，固體重量濃度約為40%)進入二段閉路磨礦階段。

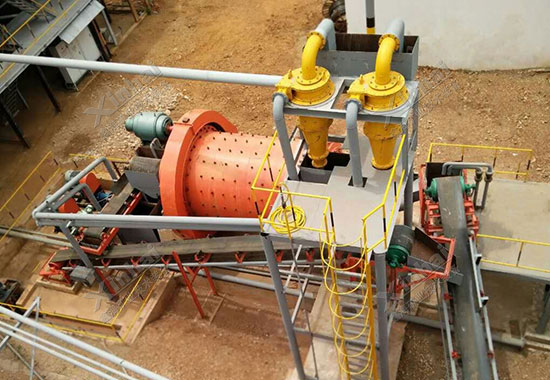

磨礦分級
二段磨礦由于是三個系列，因此一段閉路磨礦中旋流器溢流先利用礦漿分配器分成三路礦漿。每一路礦漿分別由橡膠泵送至水力旋流器分級，沉砂進入溢流型球磨機細磨(磨礦濃度約為70-75%)，細磨產品與分級前礦漿一起由泵打入旋流器分級，形成第二段閉路磨礦循環(循環負荷約為225%)。三個系列的旋流器溢流(粒度約為-200目90%，固體重量濃度約為20-25%)進入下一階段。
3、氰化浸出炭吸附階段
經兩段磨礦后，合格產品的礦漿濃度約為20-25%，達不到浸出要求的40%固體重量濃度，因此需進行浸前濃密作業以提高礦漿濃度。第二段水力旋流器溢流流入直線振動篩面上脫除木屑。之后，礦漿流入高效化濃密機將礦漿濃度提高到40%。濃密機溢流經過吸附柱吸附金后，水返回流程循環使用，濃密機底流進入氰化浸出階段。

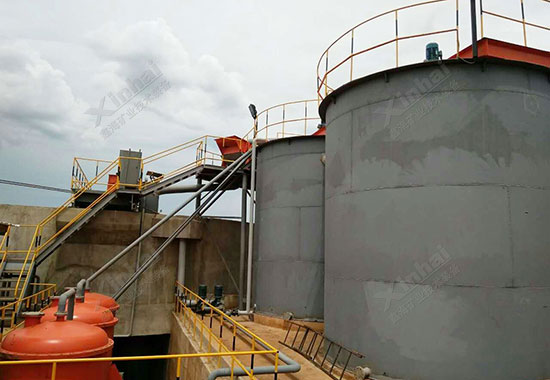

氰化浸出
粒度-200目90%、濃度40%的濃密機底流經橡膠泵送至1#浸出槽至7#浸出槽依次浸出。10%的氰化鈉溶液和石灰溶液流入1#、2#、4#、6#浸出槽中，使CN-達到300-500PPM，CaO含量達到100-200PPM。活性炭從7#槽加入，根據流程依次往1#槽進行串炭。每一個浸出槽的出口處安裝圓筒隔炭篩防止每一浸出槽中的活性炭流入下一個浸出槽。當載金活性炭從1#浸出槽中提升出來后，直線振動篩篩分出炭，礦漿返回1#浸出槽。最終，金浸出率達91.64%，炭吸附率達99.00%。
4、解吸電解階段
采用高溫高壓無氰解吸電解系統，高效、快速、低耗、無毒(NaCN)且自動控制。該系統的工作溫度約為150攝氏度、工作壓力約為5帕，僅工作12-15小時便將金解吸下來。

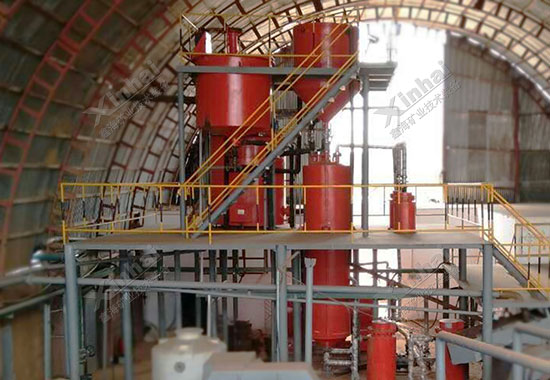

解析電解
5、冶煉階段
解吸電解生產的金泥經過酸洗等處理后，送入高頻煉金爐進行冶煉，得到產品金錠。

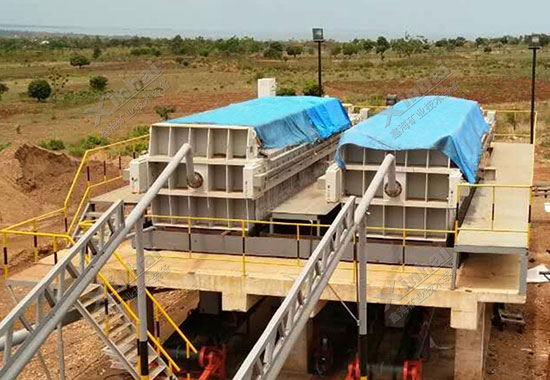

6、尾礦干排階段
氰化浸出尾礦先經過安全篩防止載金炭流失，然后進入緩沖槽，再由合金泵打入全自動箱式壓濾機壓濾脫水，尾礦濾餅由皮帶運輸機運出，濾液返回循環再利用，不對外排放。尾渣濾餅水分僅20%，干式堆放在尾礦庫。
坦桑尼亞金礦CIL選廠項目亮點
1、方案量身定制，布局合理
在原重選選廠基礎上，適當增添新設備和工藝，最大限度利用現有廠房、設備及基礎;
通過科學合理的選廠設計，確保了整個選廠工藝流程暢通，新老設備運轉正常，既達到了預期回收率，又節省了投資成本。
2、工藝先進，設備可靠
兩段磨礦作業采用渣漿泵、水力旋流器分級代替?zhèn)鹘y(tǒng)螺旋分級機分級，工作效率高、噸礦電耗低、投資低;
浸前濃密作業采用高效化濃密機，減小濃密機直徑從而降低設備成本，同時添加部分絮凝劑以減小濃密機的沉降面積和時間;
采用高溫高壓無氰解吸電解系統，高效、快速、低耗、無毒。
3、綠色環保，環境友好
一般氰化尾渣由于粒度小、飛揚易污染大氣;而殘存氰根進入環境易造成水體污染。該選廠正常尾渣粒度雖小，但并不具備飛揚條件，水份僅20%，無法飛揚，且該選廠正常尾渣所含氰根已極少，進入環境水體可能性相當小，并不會造成大氣、水體污染。

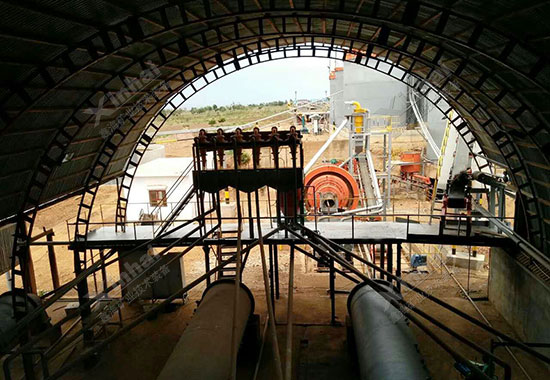

坦桑尼亞600TPD金礦選廠項目現場
