顎式破碎機

產品簡介：一款生產能力高、破碎比大、破碎效率高的破碎機設備，主要用于粗碎。

處理能力：0.5~700t/h

應用范圍：顎式破碎機廣泛用于冶金礦山、建筑材料、硅酸鹽和化學工業。在選礦工業生產中一般用來對堅硬或中硬礦石進行粗、中碎。

產品改進：對傳統顎式破碎機的破碎腔型進行了深腔優化設計，腔型優化設計，破碎效果高；動顎轉速高和弧形的顎板設計，生產能力高。

在線留言在線咨詢

24小時服務熱線 153-1182-6765

獲取報價

點擊添加微信

13811510145

優勢特點

顎破機的動鄂總成更先進，使其更經久耐用;

深腔破碎比大，腔型優化設計，破碎效率高;

其弧形顎板設計，增大了鄂板的有效長度，處理量更大。

工作原理

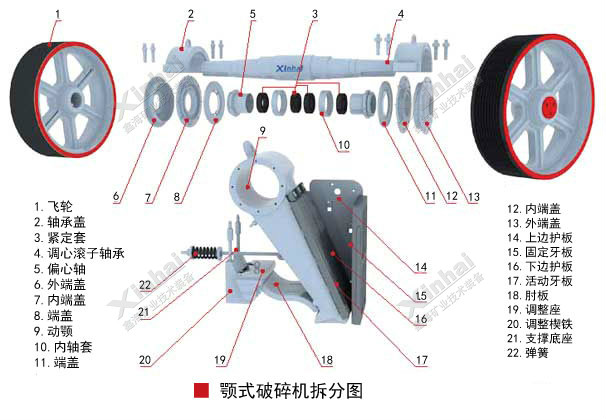

顎式破碎機原理，通過動顎的周期性運動圍繞固定顎擺動，使位于兩顎中間的物料受到擠壓而產生破碎效果。顎式破碎機結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、固定顎板、活動顎板、側護板、肘板、調隙螺桿、復位彈簧等部件組成，其中，肘板還能起到保險作用。

技術參數

類型	型號	進料口尺寸	排料口尺寸 (mm)	進料粒度	生產能力 (t/h)	偏心輪轉速 (r/min)	電動機功率 (kW)	外形尺寸 (mm)	重量 (kg)
普通型	PE100×150	100×150	5~20	80	0.5~2	300	2.2	525×535×605	230
	PE150×250	150×250	10 ~40	125	2~6	300	5.5	875×745×935	1100
	PE200×350	200×350	10 ~50	160	6~10	300	7.5	1080×1060×1088	1600
	PE250×400	250×400	20 ~60	210	8~16	300	15	1108×1090×1392	1850
	ZGPE250×400	250×400	20 ~60	210	8~16	300	15	1430×1316×1296	2800
	PE250×500	250×500	20 ~80	210	13 ~21	300	18.5	1360×1450×1440	3100
	ZGPE250×500	250×500	20 ~80	210	13 ~21	300	18.5	1425×1420×1417	3300
	PE400×600	400 ×600	40~100	350	14~36	275	30	1650×1748×1520	5800
	ZGPE400×600	400 ×600	40~100	350	14~36	275	30	1716×1736×1653	6500
	PE500×750	500×750	50~120	400	30 ~80	250	45	1900×1876×1821	9000
	ZGPE500×750	500×750	50~120	400	30 ~80	250	45	1980×2024×1920	12000
	PE600×900	600 ×900	75~200	480	56~192	250	75	2280×2245×2320	18700
	ZGPE600×900	600 ×900	75~200	480	56~192	250	75	2280×2245×2320	14500
	ZGPE750×1060	750×1060	80~235	630	108~256	250	90	2450×2472×2795	28000
	ZGPE900×1200	900×1200	95~265	750	186~398	200	110	3335×3182×3025	50000
	ZGPE1100×1400	1100×1400	150~300	950	250~600	193	132	3900×3040×3875	70000
	ZGPE1200×1500	1200×1500	160~320	1000	280~700	190	160	3800×3040×4150	82000
細 碎型	PE×150×750	150×750	10 ~40	120	8~25	320	15	1210×1572×1045	2800
	ZGPE×150×750	150×750	10 ~40	120	8~25	320	15	1240×1586×1025	3500
	PE×200×1000	200 ×1000	15 ~40	160	12 ~50	330	22	1860×1385×1200	5200
	ZGPE×250×750	250×750	20 ~60	210	10 ~45	320	30	1751×1400×1515	4900
	PE×250×1000	250× 1000	20 ~50	210	15 ~50	330	30	1550×1990×1370	6500
	ZGPE×250×1000	250× 1000	20 ~50	210	15 ~50	330	30	1650×1958×1460	6800
	ZGPE×250×1200	250×1200	20 ~60	210	20 ~60	320	45	1650×2170×1465	9000
	ZGPE×300×1300	300×1300	25 ~65	250	20 ~80	330	55	1980×2456×1740	11500

成功案例

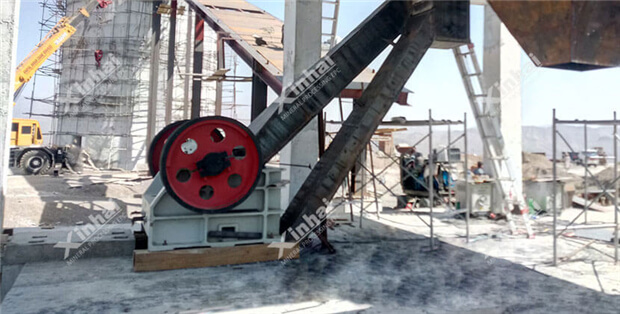

江西某金礦選礦廠與鑫海顎式破碎機廠家合作過程中，鑫海根據客戶礦石硬度大，中細碎配套設施完善，為客戶定制了鄂式破碎機，破碎機深腔內增加新型高錳鋼，優化設計機構，使用過程中破碎效率較之前選擇的破碎機提升15%，使用壽命延長半年；加深了腔體，對卸料口添加排料裝置，物料口堵塞率幾乎為零，應用效果較好，深受客戶喜愛。
