優勢特點
棒磨機的錐形端蓋曲率較小，可使鋼棒能在磨機內規則運動;
排礦中空軸直徑較大，便于檢修，同時可降低礦漿液面，迅速排礦;
常規情況棒磨機的給礦粒度范圍是20~30mm，產品粒度一般能達到0~3mm;
棒磨機磨礦以鋼棒全長來磨碎物料，作用力均勻、產品粒度均勻，過粉碎現象少。

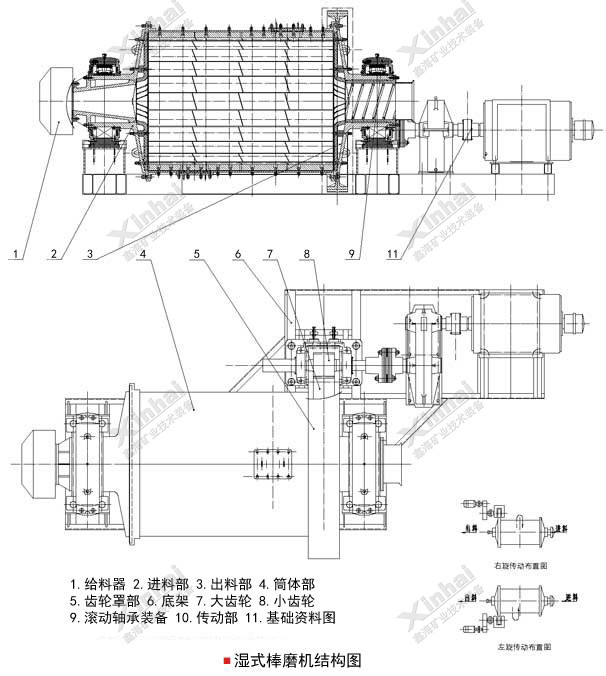

濕式棒磨機工作原理
棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當?shù)哪サV介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。棒磨機的排礦方式是采用溢流型、開口排礦法，它的排礦端中空軸頸直徑要比同規格球磨機大，一般在礦石不太硬或是較軟（尤其粘性大的礦石）的情況下，棒磨機可代替短頭圓錐破碎機作細碎作業，處理19-30mm的礦石磨到6-12目時，比圓錐破與篩分成閉路時的配置簡單，成本低。
技術參數
| 型號 | 筒體直徑 (mm) | 筒體長度 (mm) | 電機型號 | 電機功率 (kW) | 電機轉 數 (r/min) | 長 (mm) | 寬 (mm) | 高 (mm) | 處理能力 (t/h) | 有效容 積(m3) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MBY 0918 | 900 | 1800 | Y225M-8 | 22 | 730 | 4980 | 2370 | 2020 | 0.62~3.2 | 0.9 | 5700 |
| MBY 0924 | 900 | 2400 | Y250M-8 | 30 | 730 | 5670 | 3280 | 2020 | 0.81~4.3 | 1.2 | 5880 |
| MBY 1224 | 1200 | 2400 | Y280M-8 | 45 | 730 | 6450 | 2800 | 2500 | 0.4~4.9 | 2.28 | 12308 |
| MBY 1530 | 1500 | 3000 | JR125-8 | 95 | 725 | 7935 | 3185 | 2280 | 5 | 19990 | |
| MBYg 1530 | 1500 | 3000 | JR117-8 | 80 | 725 | 7253 | 3070 | 2280 | 2.4~7.5 | 5 | 21210 |
| MBYg 2130 | 2100 | 3000 | JR136-8 | 180 | 735 | 8122 | 4220 | 3073 | 14~35 | 9 | 42123.5 |
| MBYg 2136 | 2100 | 3600 | JR137-8 | 210 | 735 | 8958 | 4320 | 3025 | 43~61 | 10.8 | 45800.5 |
| MBYg 2430 | 2400 | 3000 | JR138-8 | 280 | 735 | 9004.5 | 4836.4 | 3490 | 11.5 | 55795 | |
| MBYg 2732 | 2700 | 3200 | JR157-8 | 320 | 750 | 10509 | 5000 | 3620 | 15.7 | 83110 | |
| MBYg 2736 | 2700 | 3600 | JR158-8 | 380 | 743 | 10764 | 5750 | 3620 | 32~86 | 17.7 | 90441 |
| MBY 2740 | 2700 | 4000 | TDMK400-32 | 400 | 187.5 | 12300 | 5700 | 4700 | 43~110 | 20.4 | 75000 |
| MBY 3040 | 3000 | 4000 | JR1510-8 | 570 | 740 | 9800 | 3900 | 3900 | 54~135 | 26 | 90000 |
| MBY 3245 | 3200 | 4500 | TDMK800-36 | 800 | 167 | 14600 | 7000 | 5300 | 64~180 | 31 | 113000 |
| MBY 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 150 | 15200 | 8800 | 6800 | 80~230 | 41.8 | 139000 |
| MBY 3654 | 3600 | 5400 | TDMK1600-40 | 1600 | 150 | 15900 | 8800 | 6800 | 100~250 | 49.7 | 150000 |
成功案例
國外某選礦廠中，磨礦系統所出礦料含水含泥，粒度大小相差太大，在一段開路的情況下，磨礦效率比較低，出料質量比較差，遠沒有達到預定的目標，因此選用了鑫海的濕式棒磨機，該棒磨機因錐形段蓋曲率較小，鋼棒規則運動，鋼棒的研磨粒度更加均勻。最終解決選礦廠問題，使選礦工作在既定時間內高效完成。
