優勢特點
鑫海jjf型浮選機淺槽型，葉輪直徑小，轉速低，電耗較低;
葉輪與定子間隙大，定子為帶有橢圓孔的圓筒，有利于空氣 與礦漿混合和分散;
定子的高度比葉輪低，礦漿循環量大，可達2.5倍;
定子的傘型帶孔分散罩，可使葉輪產生的渦流與泡沫層隔開，以便礦漿面保持平穩;
礦漿循環量大，可達2.5倍，有利于礦、藥、氣三者的礦化;
吸氣量大，分散效果好;
攪拌程度適中，固體顆粒懸浮好，不沉槽，停車不用放礦;
可處理的粒度范圍寬，選礦回收率高;
機械攪拌，自吸氣，不能自吸礦漿，作業間需階梯配置(落差為300-400mm);
可與SF型浮選機構成聯合浮選機組，SF型浮選機作吸入槽，JJF型作直流槽。

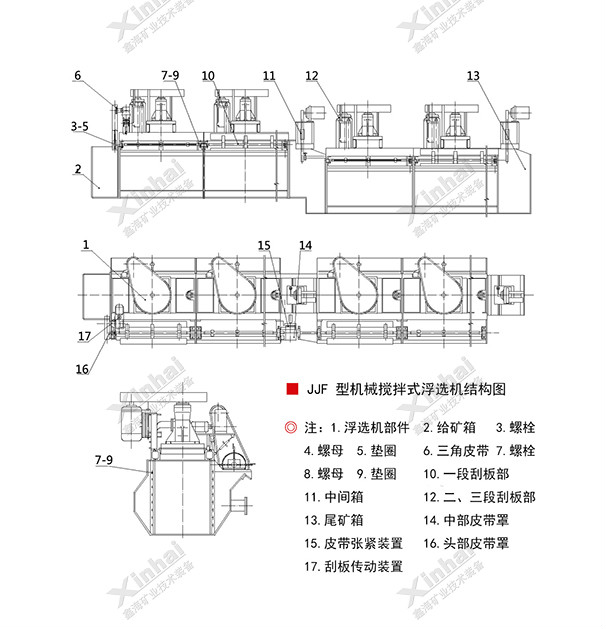

工作原理
JJF型機械攪拌式浮選機工作時，便在豎筒和導流管產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動，再經定子的作用轉換成徑向運動，并均勻的分布在浮選槽中。礦化氣泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。
技術參數
| 型 號 | 有效容積 (m3) | 處理能力(m3/min) | 葉輪直徑 (mm) | 葉輪轉速 (r.p.m) | 攪拌用電機功率 (kw) | 刮板用電機功率 (kw) | 單槽重量 (kg) |
|---|---|---|---|---|---|---|---|
| JJF-4 | 4 | 2.0-4 | 410 | 305 | 11 | 1.5 | 2303 |
| JJF-5 | 5 | 2.0-6 | 410 | 305 | 11 | 1.5 | 2416 |
| JJF-8 | 8 | 4.0-12 | 540 | 233 | 22 | 2.2 | 4507 |
| JJF-10 | 10 | 5.0-10 | 540 | 233 | 22 | 1.5 | 4820 |
| JJF-16 | 16 | 5.0-16 | 700 | 180 | 37 | 1.5 | 7657 |
| JJF-20 | 20 | 5.0-20 | 770 | 180 | 45 | 1.5 | 8505 |

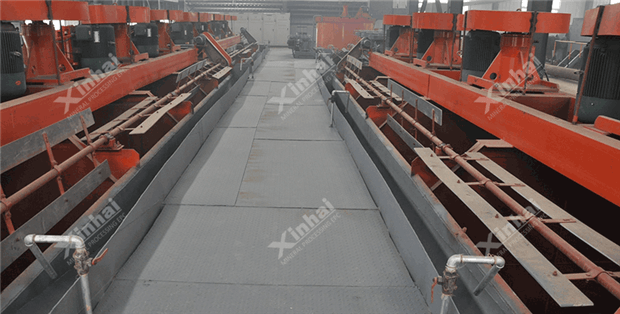

成功案例
鑫海為某銅礦選礦試驗，選用的浮選設備是jjf型浮選機，設計中選用24臺jjf-16浮選機，其中6臺為一個系列。為了試驗浮選機的處理能力，分別進行了浮選機串聯和并聯兩種試驗，最終通過兩組多次試驗，鑫海為該銅礦選廠選用了浮選機串聯方法：開啟兩對球磨機，處理礦量為110t/h，礦漿量為285.52m3/h，這時jjf浮選機槽內液面、泡沫量適中，浮選刮泡正常。
